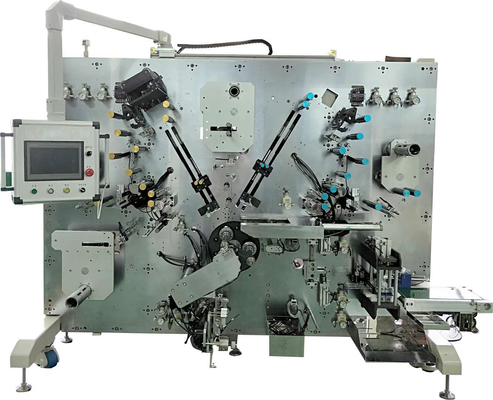

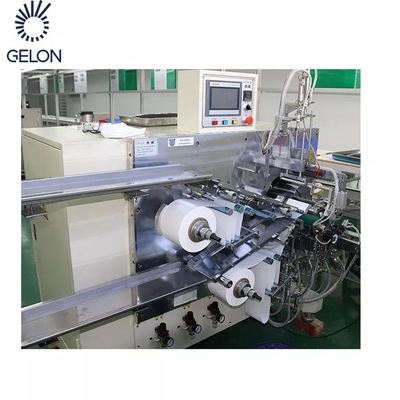

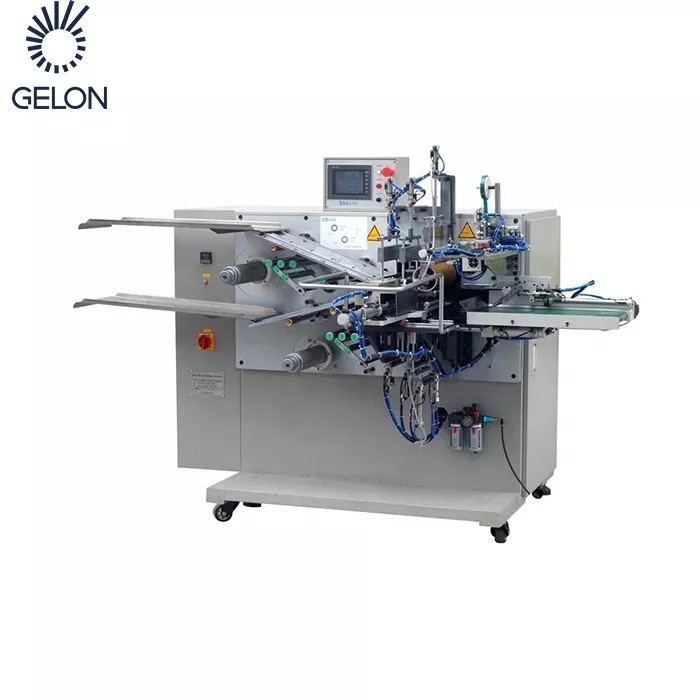

Gelon Pil Ekipmanları Silindir hücreli lityum pil üretim hattı Otomatik Yarı otomatik sarma makinesi

BEN.giriiş

Özellik:

1. İğneyi çekip itmek ve geri döndürmek için tam kam kontrolü benimsenmiştir.Ekipman, yüksek verimlilik ve düşük arıza oranı ile kararlıdır.

2. Elektrot, ürün kalitesini sağlamak için üç yollu sapma düzeltme kontrolünü benimser: çözme, işleme ve ön sarma.

Ekipman, toz giderme, gerilim kontrolü, kalite kontrol, uzunluk ölçümü, hareket sapma düzeltmesi, statik elektrik giderme vb. mekanizmalardan geçtikten sonra pozitif ve negatif elektrot parçalarını ve lityum-iyon pil elemanlarının diyaframlarını pil hücrelerinin etrafına sarar;Hücre üretimi tamamlandıktan sonra kısa devre testi, hatalı boşaltma ve taşıma bandından iletim.

II.Özellikler

1. Sarma yöntemi:

A. 3 sarma iğnesi ile 3 konumlu sarma.

B. İğne çapı Ø 3,5 (veya özelleştirilmiş (Ø 3,5 - Ø 8,0))

C. Sarma çapı: Φ 18 - Φ 23 mm (18650, 21700, vb. için geçerlidir)

D. Sekme sayısı: Hem katot hem de anot için 1-2 veya tüm sekmeler

E. Açık Sekmeler uzunluğu: 8-25 mm

2.Sarma hassasiyeti

A. Katot ve anodun hizalanması: ± 0,3 mm

B. Elektrot ve ayırıcı arasındaki hizalama: ± 0,3 mm

Not: katot ve anot sırasıyla 3 kez düzeltilir (açma düzeltmesi, işlem düzeltmesi ve ön sarma düzeltmesi)

C. İki kat ayırıcının hizalanması: ± 0,5 mm

3. Sarma kapasitesi

1. Üretim kapasitesi

Üretim hızı : ≥ 20 ppm, 1200 mm uzunluğunda Anot;(21700 hücre)

Ekin mobilizasyon oranı ≥ %95

seferberlik oranı = {toplam üretim / (başlangıç ​​süresi - gerekli kesinti süresi) × Ekipmanın teorik üretim hızı} × %100, gerekli kesinti süresi: yakıt ikmali ve kayış bağlantısı için üretim hazırlık süresi gibi ekipman dışı nedenlerden kaynaklanan duruş süresi.

2. Yeterlilik oranı ≥ %98

Yeterlilik oranı = toplam iyi ürün sayısı / (toplam üretim - gerekli kesinti) × %100 (zayıf malzemeler hariç)

Kötü bant bağlantısı, folyo uzunluğunun tolerans dışı olması, hatalı eksik tırnaklar vb. gibi ekipman dışı faktörlerden kaynaklanan kusurlu ürün miktarının düşülmesi gerekir.

Katot ve anot gerilimi : 20N ayarlanabilir (ayarlanabilir)

Diyafram gerilimi: 10N ayarlanabilir (ayarlanabilir)

IV.Ekipman kurulumu ve devreye alma

1. Güç kaynağı: tek fazlı AC220V ± %10 50Hz

2. Hava beslemesi: 0,5-0,7mpa (hava beslemesi 0,5MPa olduğunda,

gerekli akış 300NL/dak)

3. Ortamı kullanın (JISB3502'ye göre)

A. Çalışma sıcaklığı: 0-55 ℃

B. Kurutma odasında aşındırıcı gaz veya yanıcı ortam ve sert toz ortamı olmamalıdır.

4. Boyut: 2850 X 2050 X 1800mm (Özelleştirilmiş)

5. Renk: gümüş (Özelleştirilmiş)

6. Ağırlık: Yaklaşık 3000kg (≤ 750KG/m2).

7. Güç: 12KW

8.Gürültü: ≤ 75db (toz emme fanı hariç)

Tam Otomatik Araç Aküsü Üretim Hattı/Elektrikli Araç Akü Üretim Hattı/Li Ion Akü Tesisi Ekipmanları Çin'in en iyi malzeme üreticisini entegre edin, Gelon, Lityum iyon pil için tam set hammadde çözümü sağlayabilir. Başlıca ürünlerimiz LFP, LMO, LCO, NMC, NCA;Yeni güçlü lityum iyon piller için LTO, MCMB, doğal grafit, Ayırıcı, Elektrolit ve Diğer aksesuarlar (SBR CMC NMPPVDF, Sup-Li, Al&Ni Tabs ve pil paketleri etiketleri, vb.).

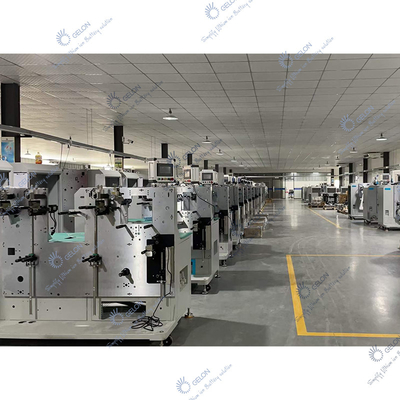

Kapsamlı pil üretim deneyimlerimize ve pil ekipmanları fabrikalarımıza dayanarak, müşteri ve indertaklityum iyon pil proje tasarımı, inşaat ve eğitimi için anahtar teslimi çözümler tasarlayabilir ve sunabiliriz.
Şimdiye kadar Gelon grubu, TESLA ,LG,SONY,ATL ......;bolivya, arjantin, birleşik krallık, rusya, türkiye, tayland, endonezya, hindistan, güney afrika'da da başarıyla anahtar teslim projeler sunmuştur....
