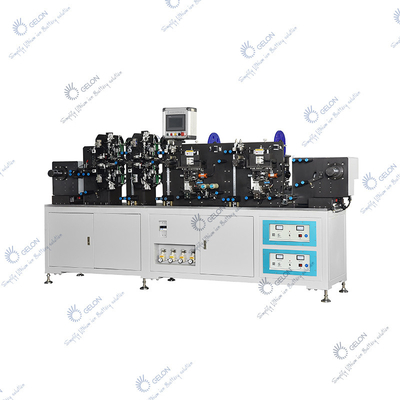

Lityum İyon Pil Elektrot Sac Sarma Kaynak Makinesi 18650 21700 Silindirik Pil Üretim Ekipmanları

Lityum İyon Pil Elektrot Sac Sarma Kaynak Makinesi 18650 21700 Silindirik Pil Üretim Ekipmanları

BEN．giriiş

Bu ekipman, silindirik pil elektrotu yapmak için özel bir üretim ekipmanıdır.Tüm üretim süreci, elektrot rulo malzemesini sarma miline asan, sekmeleri otomatik olarak gönderen, şeritleri kaynaklayan, koruyucu bandı yapıştıran ve bitmiş elektrodu otomatik olarak parçalara ayıran ve ardından yarı otomatik olarak giren tam otomatik bir ekipmandır. sarma veya otomatik sarma makinesi.

II.Özellikler

Malzeme

Besleme malzemesi:

B.Tab'ın Boyutu / Yapıştırma hassasiyeti:

B.1.Sekmenin Uzunluk doğruluğu: ± 0,3 mm,

Elektrot yönü doğruluğundaki çıkıntı: ±0,5 mm

Anot Sekmeleri basma pozisyonu : 7*10mm

B.2 .Bant uzunluğu ve konum doğruluğu : ± 0,5 mm, Açıkta kalan çıkıntı

6~30mm

III.Ekipman yapısı:

A.Çözme elektrot rulosu, silindir yukarı ve aşağı kaydırma kontrolü çözme gerilimi, çözme hızının otomatik ayarlanması;

• Kaynak öncesi ve sonrası toz giderme cihazı

• Sekme, sabit uzunluğu tespit etmek için bir kesme yöntemidir.Kaynak klipsi, kaplama ile tırnağın kenarı arasındaki mesafeyi sağlamak için elektrotun kenar konumuna göre kaynak gönderir.Sekme, uzun ve kısa işlevini seçebilir.

D.Al Tab, Ni Tab veya Cu Tab'ın ultrasonik kaynak cihazı, kaplanmış alana kaynak yapmanın kaynak etkisini etkilemesini önlemek için kaynaktan önce elektrotun alt yüzeyinde folyo sızıntısı olup olmadığını tespit etme işlevine sahiptir;

e .Kaynak sonrası sekme eksik kaynak muayene cihazı;

F.Sabit uzunlukta çekiş cihazı, tampon sapma düzeltme cihazı

Sapma düzeltme cihazı ile g.Tutkal yapıştırma mekanizması.Bir katot ve anot elektrot grubu birbirine yapıştırılır (iki kat yapışkan).Bant çözme mekanizmasının konumu ayarlanabilir ve bandı değiştirmek uygun ve hızlıdır;

H.Geri sarma mekanizması, makinenin varsayılan kesme modudur.Sargı gerekiyorsa ayrıca sipariş edilmelidir.

Tüm makinenin yapı açıklaması:

① Çerçeve çelik profillerden kaynaklanmıştır ve eskitme işlemine tabi tutulmuştur.Duvar kaplaması, yüksek kaliteli çelik plakalardan yapılmıştır ve her iki tarafı taşlanmıştır.Çalışma doğruluğunu sağlamak için yüksek düzlüğe ve iyi yapısal sertliğe sahiptir;

② Kılavuz silindir: alüminyum alaşımlı yüzey, yüksek yüzey sertliğine sahip ve aşınması kolay olmayan süper sert oksidasyon işlemine tabi tutulur;

③ Donanım ve kablolama işlevsel bloklara ayrılmıştır, güçlü ve zayıf akım ayrılmıştır ve kısa devre aşırı yükü, kaçak ve diğer koruma işlevleri sağlanmıştır;

④ Tüm makine ergonomiye uygundur, dokunmatik ekran arayüz düzeni makul, parametreler ayarlanabilir ve çalışma durumu dinamik olarak görüntülenebilir.Arıza durumunda, dinamik olarak görüntülenebilir ve dokunmatik ekranda bilgi istemleri verebilir ve doğru üretim sayımı işlevine sahiptir;

⑤ Fotoelektrik alarm fonksiyonu ile donatılmıştır;

⑥ Ekipman, koruyucu kapak ve acil durdurma gibi etkili güvenlik koruma tesislerine sahiptir.

VI.Ekipman kurulumu ve devreye alma

A.Hava basıncı: 0.5-0.7mpa, Hava akışı: 100L / dak

B.Güç kaynağı: 220V 50Hz güç: 4.0kw

C.Çalışma sıcaklığı: - 20° ~ + 45°

D.Bağıl nem: ≥50%

e.Renk: Gri (veya müşteri tarafından belirlenir)

F.Genel boyut: 1800 * 1200 * 1700mm

G.Ağırlık: yaklaşık 1,6 ton

V. Teknik parametreler

• Üretim hızı: 25-30ppm (her katot ve anot elektrot için 1 sekme,

1 grup birbiri için, elektrot Uzunluğu :400mm )

B.Sargı hizalaması: ± 0,5 mm;Kesme pozisyon hassasiyeti : ± 0.5mm

C.Ekipman mobilizasyon oranı: ≥ %95 (gelenlerin nedeni hariç)

malzemeler);kalifikasyon oranı≥ %98

D.Hem katot hem de anot, Kepu kaynak makineleri ile donatılmıştır,

ve kaynak alanının boyutu özelleştirilmiştir.

VI.Hammadde gereksinimleri:

Elektrot:

Sekme

1. Dilme genişliği toleransı: ± 0,1 mm

2. S-şekli hatası 0,2 mm/500 mm'den azdır.

Kaset

Dilme genişliği toleransı: ± 0,2 mm
