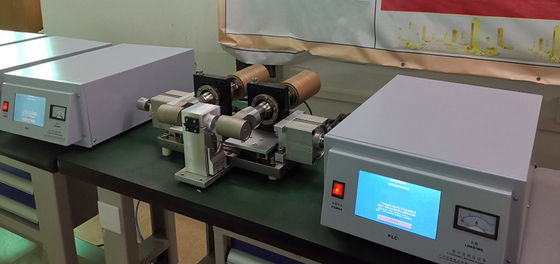

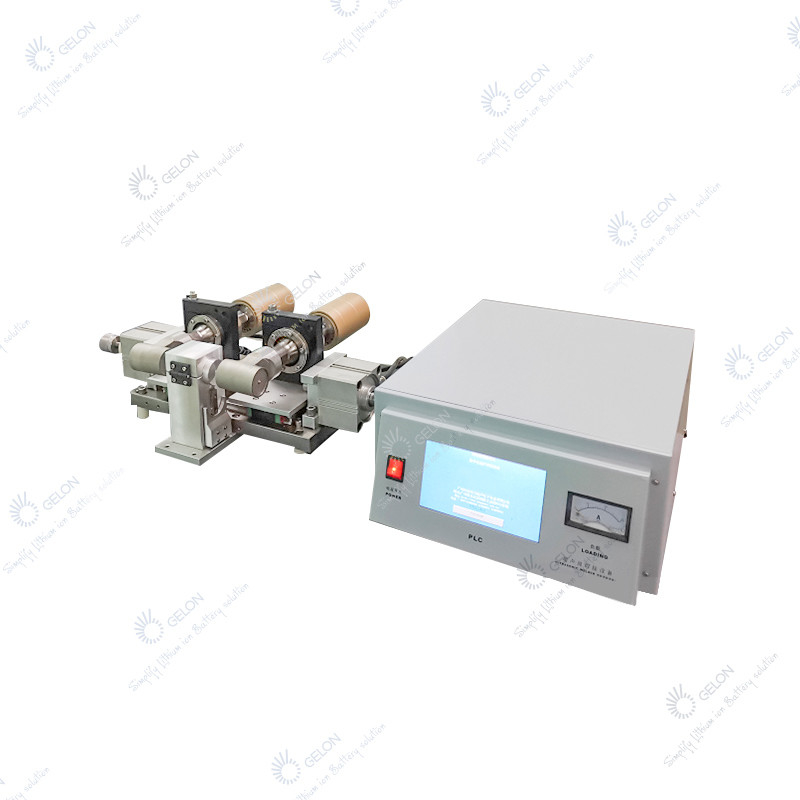

4680 32700 Pil İmalat Tablasız Yoğurma Düz Kafa Düzleştirme Makinesi

Bu makine, çok sekmeli silindirik bir jöle rulosu için uygundur

• Ultrasonik düz katot jöle rulosu
• Ultrasonik düz anot jöle rulosu
• Yüksek verimlilik, düşük iç direnç, büyük kapasiteli güçlü piller için ideal seçimdir.

Jeneratör:

• Devre, uluslararası gelişmiş tam köprü voltaj regülatör devresini benimser ve sabit voltaj çıkışı elde etmek için optimize edilmiştir.
• Otomatik frekans izleme, manuel ayar yok
• Voltaj dalgalanması çalışabilir aralığı: 150-260V dalgalanma süresi, çıkış gücünü ve çalışma frekansını etkilemez.
• Benzer ürünlerin uluslararası teknik seviyesine ulaştı.

Ultrasonik dönüştürücünün yoğurma sistemi:

• Makinelerin hassasiyeti ve kararlılığı.
• Sabit flanş montajı

Gelişmiş ANSYS analiz sistemi:

• Ultrasonik metal yoğurma enerji değişim sistemi, amplifikatörler, yoğurma üst kutup kalıbı, doğru tasarım ve analiz için kesinlikle uluslararası kabul görmüş sonlu elemanlar yazılımı ANSYS aracılığıyla yapılır.
• Bu test yöntemi, ultrasonik kalıp tasarımında yabancı gelişmiş muadillerin seviyesine ulaşabilir,

Ultrasonik üst ve alt direkler (düz kafa yoğurun)

• Kesinlikle seçilmiş ithal özel kalıp çeliği, aşınma direnci, yüksek sıcaklık direnci, iyi tokluk, yüksek mekanik sertlik, ısıl işlemden sonra küçük deformasyon, bu nedenle ultrasonik çıkış frekansı tutarlılığı yüksektir.
• Mekanik yüksek frekanslı yer değiştirmenin genliği büyük, güçlü ve kararlıdır.
• Uluslararası lider profesyonel ısıl işlem teknolojisi

Düzleştirmenin etkisi:

• Yoğurma sonrası yüzey pürüzsüzdür, işlem sonrası lazer yoğurmaya uygundur.

Ekipman yapısı bileşimi

(1) Yoğurma makinesi esas olarak ultrasonik jeneratör, dönüştürücü, üst ve alt akustik direk vb.

(2) Devre modu, istikrarlı performansa ve güçlü çıkışa sahip olması gereken tam köprü yüksek güçlü akustik kutup tipidir.

(3) Üst ve alt akustik direkler, iyi aşınma direncine sahip yeni alaşımlı malzemelerden yapılmıştır.

(1)Ekipman gücü, güç kaynağı gerektirir: Tek fazlı 220VAC±10%.

(2)Hava kaynağı: basınç 0.4~1MPa, nem %48'den az, sıcaklık 45℃'den yüksek değil

(1) Katot:

Al 0.015-0.020mm.

(2) Anot:

Bakır folyo 0,009-0,012 mm.

Anot katot

(Sadece referans için)

Yassı kafa tasarımı

• Flating süresi: 0.2-1S(0-60s bu programda ayarlanabilir)
• Yassılaştırma basıncı:0.1MPa~1MPa, ayarlanabilir.

• İthal özel çelik malzemeler
• Ultrasonik yoğurma, ultrasonik akustiğin ilke standardına uygundur.

• Takım platformu ile manuel çalıştırma
• .Otomatik hat, yalnızca ultrasonik enerji değişim sistemi ve ultrasonik jeneratör sağlar ve takımlar, tüm hattın yönüne ve uygunluğuna göre tüm hat üreticisi tarafından tasarlanır.

• Dönüştürücüler arasındaki frekans farkı≤400Hz.
• Dönüştürücüler arasındaki empedans farkı≤4Ω.
• Dönüştürücüler arasındaki kapasitans farkı≥30MΩ.

• Giriş maksimum gücü:4000VA.(ayarlanabilir)
• Ultrasonik frekans: 20KHZ.(otomatik izleme)
• Sabit genlik, sabit basınç, sabit akım (ayarlanabilir)
• Yassılaştırma modu: zaman modu (Siemens programı LOGO kontrolü).

• El motoru ayak pedalı sinyali ile kontrol edilir
• G/Ç hattı sinyal kontrolü için üretim hattını destekleme

• düz yoğurma
• Yoğurma kalifiye oranı: %99.9.Tek seferlik geçiş oranı %99,9'dur.Kullanıcı, ürünlerin, süreçlerin ve malzemelerin tutarlılığını sağlamalı, operatör tedarikçiden profesyonel eğitim almalı ve müşteri, ekipmanın haftalık olarak bakımını yapmalıdır.
• Teknoloji açısından yoğurma etkisi, üreticinin gereksinimlerini karşılamak ve ana endeks olarak üretim kapasitesini sağlamaktır.
• Operatör, kalite departmanının seri üretimi onaylayabildiğinden emin olmak için bu ultrasonik yoğurma için her gün Kalibrasyon yapmalıdır.
• Ultrasonik yoğurma başlığı arızası ve viskoz malzeme durumunda üretim bu arıza kapsamına girmez.

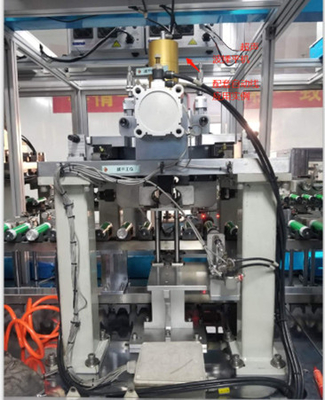

• Genel yapı: ultrasonik jeneratör, ultrasonik transdüser sistemi, ultrasonik yukarı ve aşağı akustik direkler, pnömatik bileşenler, çerçeve, çalışma tezgahı vb. (Tezgahlı el motoru, üretim hattı tezgahsız)
• Ekipmanın tasarlanmış hizmet ömrü 10 yıldır.Hizmet ömrü 10 yıl Kullanıcı, ürünlerin, süreçlerin ve malzemelerin tutarlı olduğundan, operatörlerin tedarikçiden profesyonel eğitim aldığından ve talep sahibinin ekipmana her hafta düzenli olarak bakım yaptığından emin olmalıdır.

makine ünitesi

1, Toz giderme cihazı (toz giderme makinesi ile);

2, Batarya uç yüzü referans konumlandırmasına sahip olmalıdır;

3, Batarya ile temas halindeki armatür metalik değildir;

4, Hızlı ve güvenilir kelepçe (eksenel hareket yok);

5, Sadece bir set ultrasonik cihaz var (sadece pozitif elektrodu yoğurmak)

• Gjeneratör boyutu (LxGxY ):

3880 elektrik kutusu:520 mm 480 mm390 mm;

• Yoğurma kafası boyutu (Üst taraf: UxGxY ):

420mm x295mm x473mm
