Ürün ayrıntıları:
|
| Uzunluk: | 80-200mm, tırnak dahil | Genişlik: | 50-150mm, hava cebi dahil |
|---|---|---|---|
| Boyut U x G x Y: | 550x440x750mm(Açıldıktan sonra maksimum yükseklik) | Çevrim süreleri: | 0-3 kez ayarlanabilir |
| Açılış vuruşu: | 250mm | pompalama süresi: | 0-60dk ayarlanabilir |
| bekleme süresi: | 0.1-99S ayarlanabilir | Vakum tüpünün iç çapı: | 25 mm, vakum: 63³/H (63 metreküp/H) |
| Statik kutunun vakum derecesi: | ≤0,095Mpa (≤0,090Mpa sağlamak için vakum 1 dakika tutulur) | ||
| Vurgulamak: | Kese Hücreli Pil Tertibatı Vakum Odası,Kese Hücreli Pil Tertibatı Ayakta Kutu |
||

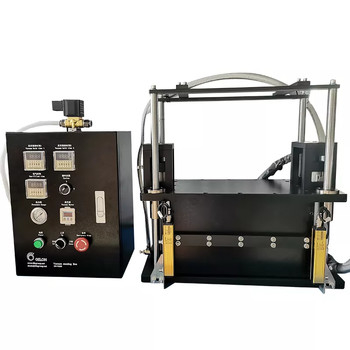

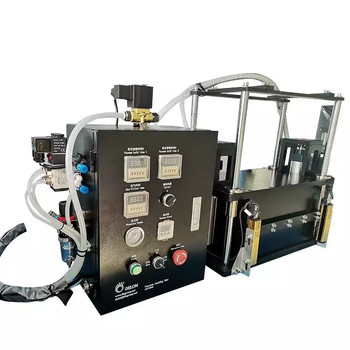

Kese Hücre Pil Montaj Hattı Ayakta Kutu Vakum Dinlenme Bölmesi
BEN.İşlevsel Genel Bakış
Bu ekipman, boşluğu açmadan kapalı bir boşluk oluşturmak üzere alt plakaya bastırmak için üst boşluğu kullanır (süre ayarlanabilir) ve ardından -70KPa'lık bir negatif basınç oluşturmak için ikincil hava tahliyesi gerçekleştirir ve bir süre durur. zaman (süre ayarlanabilir) ve ardından üçüncü vakum için -95KPa'lık bir negatif basınca ulaşmak için aynı eylemi kullanın, böylece hücredeki hava çıkarılır;iki yamuk vakumlama yöntemi, büyük miktarda elektrolitin aynı anda dışarı pompalanmasını önlemek içindir.Elektrolitin tamamen nüfuz etmesine izin verin.
IIITeknik parametreler
0. Uzunluk:(80-200mm, sekme dahil),genişlik:(50-150mm, hava cebi dahil),
| Numara. | İsim | Şartname |
| 1 | İç boşluk | 360B×280G×350Y AA |
| 2 | Elektrik kutusu boyutu | 300L×200W×400Y AA |
| 3 | Ürün yeterlilik oranı | ≥99,5% |
| 4 | Kapasite |
vakum durumuna bağlıdır ( ile ilgili müşterinin süreci) |
| 5 | Ağırlık | 87kg |
| 6 | Ekipman çalışma hatası oranı | ≤2%/yıl |
| 7 | Ekipman kullanım oranı | %98 |
| 8 | Giriş gücü | AC220V 50HZ |
| 9 | Giriş hava kaynağı | 0.6Mpa-0.8Mpa |
| 10 | Vakum tüpünün dış çapı | Φ26MM |
| 11 | Hava kaynaklı boru çapı | Φ8MM |
| 12 | Bağıl nem | %20～90 bağıl nem |
| 13 | Ortam sıcaklığı | 10~40°C |
| 14 | Güç | 1.0KW |
IV İşleme performansı:
4.1 Yan taraftaki çift silindirler için, kapıyı açtıktan sonraki toplam yüksekliğin 750 mm'den az olduğundan emin olun.
4.2 Bu makine, ana bilgisayar ve kontrol kutusunun ayrı tasarımını benimser, böylece makine torpido gözünde kullanılabilir ve montaj hattına da yerleştirilebilir.
4.3 Farklı özelliklere sahip ürün pillerine uygulanabilir ve ayarlama basit ve kullanışlıdır.
4.4 Üst boşluk, bir silindir tarafından tahrik edilir ve esnek bir şekilde yukarı ve aşağı hareket edebilen dört doğrusal kılavuz manşon tarafından yönlendirilir ve ürün sızdırmazlığı gereksinimlerini sağlamak için kılavuzluk doğrudur.
4.5 Bu makine, ayarlanan süreye doğru bir şekilde ulaşmak için bir vakum ölçer kullanır.
4.6 Küçük boyut, yerden tasarruf sağlayabilir;hafif, taşıması kolay.Hareket halindeyken otomatik çalışma için elektrik kontrolü kullanılabilir.
4.7 Statik vakum derecesi -30~-95kpa, statik kabin sızdırmazlığı: basınç düşüşü 5kpa süre> 1dk;
4.8 Ayakta duran kutunun bekleme süresi, vakum derecesi, vakum pompalama sürelerinin sayısı ve tutma süresi serbestçe ayarlanabilir;
Güvenlik
Hareketli parçaların koruyucu kapağın içinde olması için bir güvenlik koruyucu kapağı vardır ve pili yerleştirirken kişisel güvenliği sağlamak için pili başlatmak için çift düğme kullanılır.
VI.Güvenlik, çevre ve diğer gereksinimler
1. Ekipmanın normal çalışmasından kaynaklanan gürültü ≤70db'dir (ekipmandan 1 m uzakta algılanmıştır);
2. Tesisin birim alanı başına yük taşıma gereksinimi: ≤400kg/㎡;
3. Tüm üretim süreci boyunca hücre yüzeyinde çizik, hasar, leke, kırışıklık ve elektrolit bulunmadığından emin olun;
4. Ekipmanın kişisel yaralanmaya neden olabilecek parçalarına çeşitli güvenlik uyarı işaretleri yapıştırın;
5. Yanlış çalıştırma tehlikesini önlemek için ekipmanın manuel veya otomatik modda ön ve arka hareketler arasında birbirine bağlı bir ilişkisi vardır;
6. Su, elektrik, gaz, buhar gibi ekipmanların üretimi ve montajı ulusal standartlara uygun ve vakum jeneratörü kullanımı prohdur.
