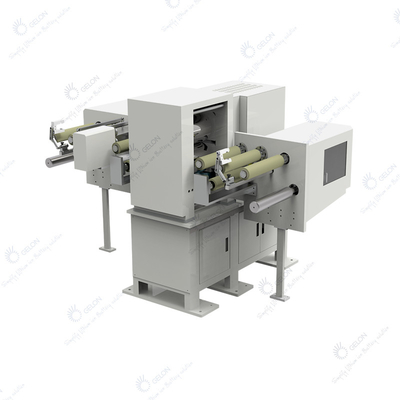

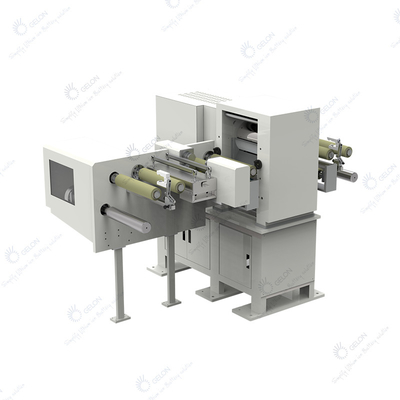

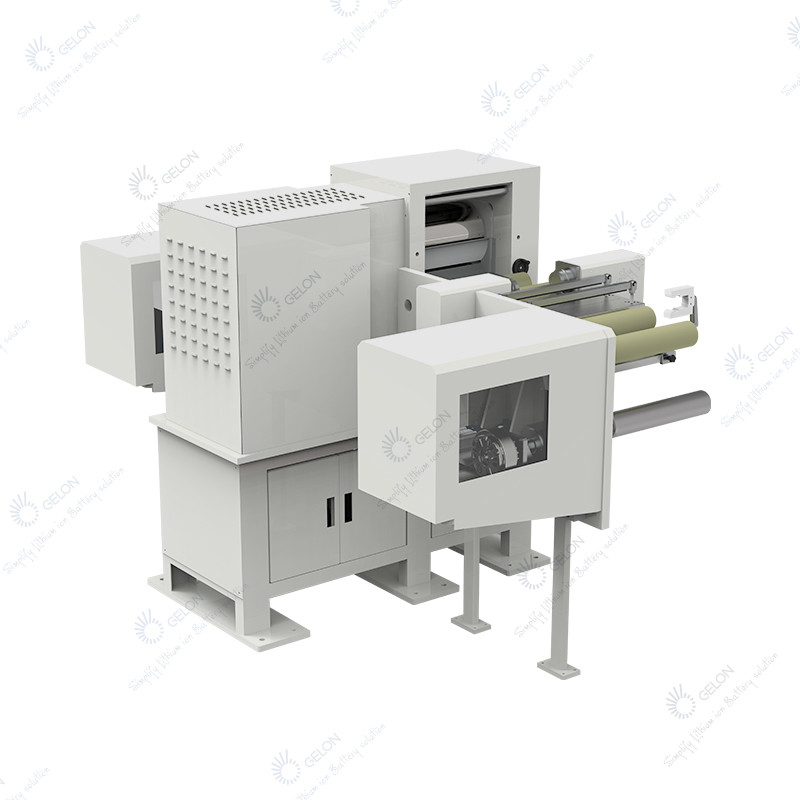

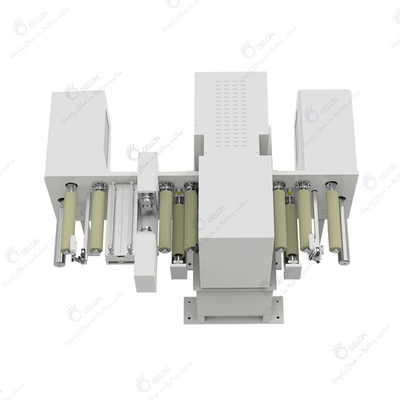

Lityum Pil Kalenderleme Makinesi Üreticisi Rulodan Ruloya Sarma ve Geri Sarma

Lityum Pil Kalenderleme Makinesi Üreticisi Rulodan Ruloya Sarma ve Geri Sarma

I.Giriş

Kalender, elektrot presleme üretim hattındaki ana ekipmandır.Dökme çelik portal, merdaneler, değişken frekanslı motor redüktörü, boşluk ayar sistemi, elektrik kontrol sistemi, besleme koruma plakası ve merdane yüzey temizleme mekanizmasından oluşmaktadır.

Ana işlev, silindir tarafından uygun yoğunluğa ulaşmak ve elektrota göre kalınlık gereksinimlerini karşılamak için elektroda basmaktır.

.

II.Ekipman yapılandırması ve parametreleri:

Rulo ölçüsü: ∮ 210x330mm (çap × genişlik)

Çalışma modu: sürekli çalışma

Makine hızı: 5m/dak

Malzeme Türü: elektrot

Görünüm: Gri

1. Ana gövde:

Ana işlev: Pres elektrotu belirli bir kalınlığa ulaşır

Silindir özelliği: ∮ 210x330mm (çap * genişlik)

Silindir Malzemesi: 9Cr3Mo serisi alaşımlı çelik silindir

Silindir Yüzey sertliği: hrc66'nın üzerinde

Silindir Sertleştirme derinliği: ≥ 8mm

Rulo krom kaplama: 0.08-0.12mm

Silindir yüzey pürüzlülüğü: Ra ≤ 0,4

Makara aralığı ayarı: manuel ayar

Makara boşluğu ayar aralığı: 0 ~ 2.0mm

Maksimum çalışma basıncı: 80T

Ekipman Rengi: Gri

Makaralı ısıtma modu:(Opsiyonel)

Kapalı devre kontrollü ısıtma sistemi: sıcaklık kontrolörü, katı hal rölesi ve K tipi termokupldan oluşur.

Isıtma gücü: 1.6kw * 2 (1 adet / üst ve alt silindirler)

2. Gevşeme

Boşaltma mili: şişirme tabancasıyla donatılmış, kontrol valfli şişirme mili

Şartname: ∮3 inç * 350mm

Elektrot gerginlik kontrolü: manyetik fren

Kılavuz kontrolü: doğrusal yatak kılavuzu

3. Kırpma

Fonksiyon : elektrotun her iki tarafındaki kaplanmamış folyoyu kesmek, haddeleme sırasında tutarsız sünekliğin neden olduğu elektrot katını azaltmak ve kırık elektrot kayışının neden olduğu hurda oranını azaltmak için kullanılır

Prensip : Üst kesme bıçağı manuel olarak beslenir ve desteklenir ve sol ve sağ kesme bıçakları ayrı ayrı kontrol edilir.

Tahrik: frekans dönüştürme motoru, alt kesici milini haddeleme hızıyla tutarlı olacak şekilde tahrik eder

4.geriişaret

Fonksiyon: haddelenmiş elektrot malzemesini mandrel üzerine sarmak

Sarma mili: kontrol valfli, şişirme tabancalı şişirme mili

Özellikler : ∮3 inç * 350mm

Elektrot gerginlik kontrolü: manyetik fren

Kılavuz kontrolü: doğrusal yatak kılavuzu

Tahrik: motor redüktörü ve manyetik debriyajdan geçen sarma mili
