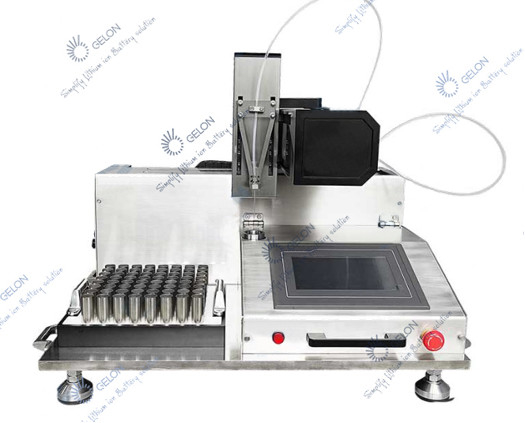

Elektrolit Doldurma İşlemi 4680 18650 Lityum Pil Montaj Ekipmanları

Elektrolit Doldurma İşlemi 4680 18650 Lityum Pil Montaj Ekipmanları

BENCE .Sistem yapılandırması

1. Paslanmaz çelik ve alüminyum alaşımdan yapılmış bir çerçeve;

2. Otomatik kaldırma cihazı, pnömatik kontrollü bir yay kaldırma cihazı dahil olmak üzere 2 çalışma istasyonuna sahiptir;

3. 2 takım vakumlu sıvı enjeksiyon kafası, SS316 kapları ve çift pnömatik kaldırma çift kaldırma kapatma valfi yapısı

4. 2 hassas ölçüm pompası (model: E2a-d20i) Adım motoru ve hassas seramik döner valf ile tahrik edilen dalgıç pompa.Enjeksiyon hacmi 20 ml'ye (23,5 g) ulaşabilir.(pompa verilerine bakın)

5. Pnömatik kontrol valfi tertibatı, SMC pnömatik kontrol valfi modülü

6. PLC denetleyicisi, renkli dokunmatik ekran

7. Tüm sıvı boruları PFA plastiktir

II.Sistem bağlantısı

Bu makine, müşteri tarafından sağlanan torpido gözünde kullanılmak üzere tasarlanmıştır.Makinenin ana gövdesi, çerçeve, sıvı enjeksiyon kafası, otomatik konumlandırma sistemi, ölçüm pompası vb. dahil olmak üzere torpido gözüne yerleştirilecektir;

Makinenin kontrol elemanları torpido gözünün dışına yerleştirilmiştir.Kontrol kutusu, pnömatik kontrol valfi tertibatı vb. dahil. Makinenin ana gövdesi ve kontrol elemanı hava boruları ve kabloları ile birbirine bağlanmıştır.Bu borular ve kablolar, torpido gözünde ayrılmış alandan bağlanır.

Vakum kaynağı ve basınçlı hava müşteri tarafından sağlanmalıdır.

Torpido gözünden geçen boru hatları: 1 adet genel hava giriş borusu, 1 adet genel egzoz borusu, 1 adet vakum borusu ve 1 adet basınçlandırma hava borusu (basınçlandırma gerekiyorsa).Sıvı enjeksiyon pompası torpido gözünün içine veya dışına yerleştirilebilir.Kontrol kutusu, torpido gözünün dışına yerleştirilmiştir.

III.Çalışma adımları

1. 2 pili manuel olarak 2 konumlandırma tepsisine yerleştirin.

2. Başlatma anahtarına (ayak pedalı) basın, pil

otomatik olarak alçalır

--- sıvı enjeksiyon kafasının alt kısmına çevirin

--- yükselmek

--- kondansatörü ve sıvı enjeksiyon kafasını kapatın

--- otomatik sıvı enjeksiyon işlemi

--- sıvı enjeksiyonu tamamlandıktan sonra pil inecektir

--- orijinal konumuna çevir

--- yükselmek;

3. Sırasıyla 2 pili manuel olarak çıkarın;

4. Bir sonraki sıvı enjeksiyonu için 2 yeni pil yerleştirin.

VI.Sıvı enjeksiyon prensibi

Akü, sıvı enjeksiyon kafası ile sızdırmaz hale getirilmiştir ve sıvı enjeksiyon kafasının ve kapasitörün içini bir kez vakumlamaya başlar.Vakum ekstraksiyonu tamamlandıktan sonra, sıvı enjeksiyon başlığındaki dikme valfi, sıvı enjeksiyon başlığı ile akü arasındaki kanalı kapatmak için inerek sıvı enjeksiyon valfindeki vakumu serbest bırakır.Bu sırada, tankın içi yüksek vakum durumunu korur.Sıvı enjeksiyon pompası, sıvı enjeksiyon memesini kapatarak elektroliti sıvı enjeksiyon valfine kantitatif olarak enjekte eder;Aküye elektrolit emmek için dikme valfini açın.

Vakum derecesine ve akünün iç yoğunluğuna bağlı olarak, sıvı enjeksiyon kafasını tekrar vakumlamak, atmosferi geçmek veya tüm elektrolit aküye enjekte edilene kadar basıncı korumak için çoklu vakumlama ve sıvı emme prosedürleri ayarlanabilir.Bataryanın ıslanma süresi gereksinimlerine göre süre belirlenebilir.Aküdeki hava boşaltılır ve elektrolit tamamen kapasitörün hücresine emilir.

Parametreler

1. Sıvı enjeksiyon hacmi: 0-20ml, doğruluk ± %1

2. Pil Spesifikasyonu: 21700 / 26650 / 32650.

3. Kapasite hızı: normal sıvı enjeksiyon prosedürüne göre, PPM = 2 adet

4. Güç kaynağı: 220V AC

5. Hava beslemesi: 75 PSI

6. Vakum: müşteri tarafından sağlanır

7. Basınçlı gaz beslemesi: müşteri tarafından sağlanır
