Ürün ayrıntıları:
|
| Üretim Adı: | 4680 Pil Sarma Makinesi | Kullanım: | Lityum iyon pil araştırma ve üretimi |
|---|---|---|---|
| Sıkıştırılmış hava: | 0,5~0,7 MPa | Ağırlık: | 12.3T |
| ekipman boyutu: | U5800mm× G1800mm×Y 2450mm | Uygulanabilir Sektörler: | Lityum iyon pil, yeni enerji |
| Çekirdek bileşenlerin garantisi: | 1 yıl | akü kaynağı: | Min. dak. -60Kpa -60Kpa |
| Güç: | 65KW | Ekipman gürültüsü: | ≤75db |

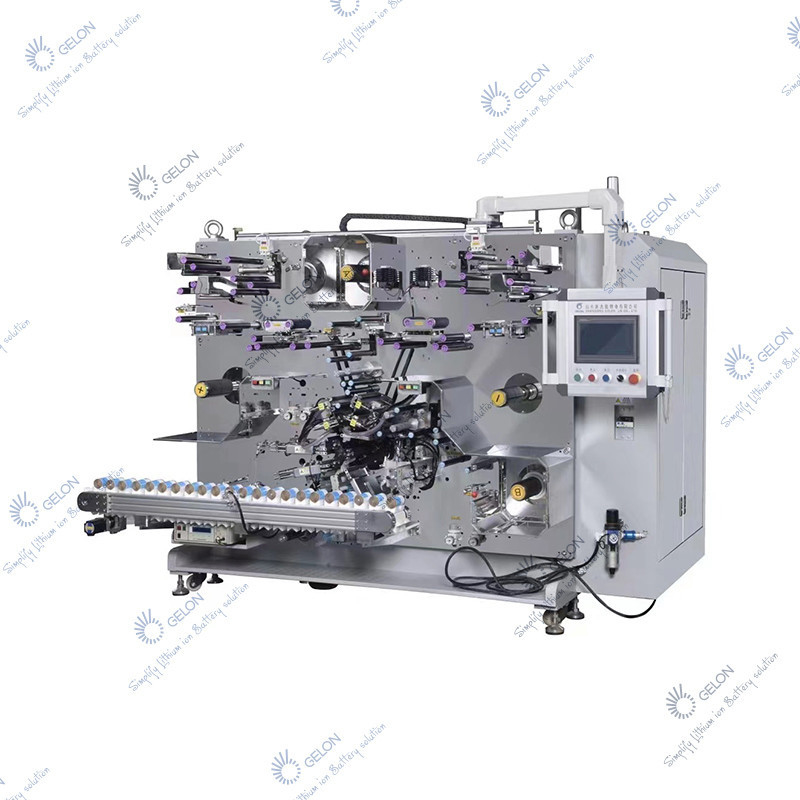

Lityum Pil Sarma Makinesi Silindirik Lityum Pil Makinesi 21700 18650 4680
Bu ekipman, esas olarak silindirik hücrelerin sarılması ve oluşturulması için kullanılan güç lityum pil hücreleri için otomatik bir lityum-iyon pil hücresi sarma makinesidir.Bu ekipman, üç silindirli üç istasyonlu bir iğne sarma yapısını benimser;
Ekipman konfigürasyonu
1. Ekipman boyutu: yaklaşık 5800 mm (uzunluk) × 1800 mm (genişlik) × 2450 mm (yükseklik);(fan hariç, yalnızca referans amaçlıdır, nihai ekipman boyutu gerçek tasarıma tabidir).
2. Zemin yüzeyinden atölye tavan net yüksekliği: ≥ 2600mm (toplam ekipman yüksekliği ≤ 2550mm).
3. Ekipman ağırlığı: yaklaşık 12,3T (ekipman kurulum yeri zemin yatağı ≥ 1000KG/㎡).
4. Görünüm rengi: standart;veya müşteri tarafından sağlanan renk plakası (müşteri renk plakasına göre yapılır).
5. Çalışma gücü: AC380V±10﹪, güç 65KW, frekans 50Hz.
6. Basınçlı hava: 0,5~0,7 MPa, yaklaşık 3000L/dak akış hızı kullanılarak, kullanım oranı %90.
7. Vakum kaynağı: minimum -60Kpa.
8. Kullanım ortamı: sıcaklık 10~35℃, çiy noktası 20℃'nin altında, yanıcı ve aşındırıcı gaz yok, toz yok (temizlik 10K Sınıfından az değil).
Ekipman gürültüsü: ≤75db (ekipmanın dış duvarından 1m ölçülmüştür)
Aşağıdaki Gelen malzemelere uyum sağlayın
| malzeme | AsmakTaslakNÖ. | genişlik (mm) |
Tek parça uzunluğu (mm) |
kalınlık (um) |
Kalınlık farkı (m) | Rulmançap (mm) | maks. bobin dış çapı (mm) |
ağırlık (KİLOGRAM) |
| katot elektrot | 2 | 60~150 | 1600～6000 | 60~280 | ≤3μm | Ф76.2±1 | Ф 800 | Maks. 200 |
| anot elektrot | 2 | 60~150 | 1600～6000 | 60~280 | ≤3μm | Ф76.2±1 | Ф 800 | Maks. 200 |
| Ayırıcı | 2 | 60~150 | 1600～6100 | 8~25 | — | Ф76.2±1 | Ф 600 | en fazla 80 |
| Tmaymun 1 | 2 | 10~30 | 60～120 | 15~40 | — | Ф76.2±1 | Ф 200 | — |
