Ürün ayrıntıları:
|
| Ağırlık (kg): | 200 | Uygulanabilir Endüstriler: | Lityum iyon batarya |
|---|---|---|---|
| İsim: | Yarı Otomatik Sarma Makinesi | Pudra: | 2KW Maks |
| sarma çubuğu: | 3,5 mm dış çap | Elektrot Sargı Boyutu: | 14-32mm OD |
| Katot Sargısı: | Alüminyum aktif bir malzeme ile kaplanmış folyo | Anot Sargısı: | Grafit ile kaplanmış bakır folyo |
| Ayırıcı Sargı: | PP veya PE | kalınlık aralığı: | 100um'den az |
| Maksimum genişlik: | 70 mm | Genişlik: | 30-80mm |
| Vurgulamak: | Yarı Otomatik sarma makinesi,Lityum İyon Pil Üretim Makinesi,Güç otomatik sarma makinesi |
||

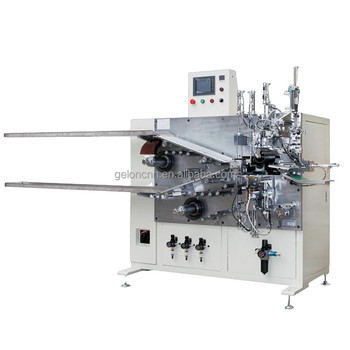

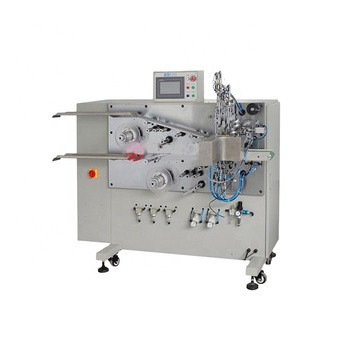

Lityum iyon pil üretim makinesi için kullanılan Gelon Yüksek Kaliteli Yarı otomatik güç sarma makinesi
Ürün Açıklaması
Lityum iyon pil üretimi için kullanılan yarı otomatik güç sarma makinesi
| Pudra | 2KW Maks |
| sarma çubuğu | 3,5 mm dış çap |
| Elektrot sargı boyutu | 14-32mm OD/25-70mm L |
| Katot/Anot sargısı |
Katot: Aktif bir malzeme ile kaplanmış alüminyum folyo Anot: Grafit ile kaplanmış bakır folyo Kalınlık aralığı: 100-300μm Önerilen Toplam Uzunluk: <1200mm Maksimum Genişlik: 700mm |
| ayırıcı sargı |
PP veya PE Kalınlık Aralığı: <10mm Max.uyarlanabilir boyut: kalınlık <10mm Genişlik: 30-80mm Uzunluk: 30-100mm |
| Elektrot sargı boyutu |
14-32mm OD 25-70 mm L |
1.Silindir ve kare hücre çekirdeği için GN serisi yarı otomatik sarma makinesi.
Ekipmanın işlevleri: Elektrot pullarını ve ayırıcıyı hücre çekirdeğine sarmak (silindir veya kare hücreler)
2,Ekipman özelliği
a.Tek sarma göbeği ve sarma iğnesinin her iki yan yapıdan çıkarılması.
b.Elektrot pullarını manuel olarak besleme, otomatik sarma, iğneyi otomatik değiştirme, yapışkan bandı otomatik olarak yapıştırma ve bitmiş hücre çekirdeğini otomatik olarak çıkarma;
c.Ayarlanabilir sabit çekme kuvveti ile iki rulo ayırıcının aktif olarak açılması;
d.Yazılım “Önce Katot Besleme”, “Önce Anot Besleme” veya “Her İki Besleme” olarak ayarlanabilir.
e.Elektrodu 1800 mm uzunluğunda sarabilir.(Çekirdek Çapı 26 mm'den fazla değildir)
f.Manuel ile elektrot besleme, gerilim sabittir.
g.Sarma hızı sabit, çekirdeğin gerilimi sabit.;
3,Teknoloji Endeksi
a.çap.sarma iğnesinin:φ4(standart),φ3,5;
b.ayırıcı genişliği:30 ~ 60 mm;
c.Elektrot Genişliği:33 ~60 mm;
d.elektrot uzunluğu:300 ~ 1500 mm;
e.Sarma Çapı:φ14-26 mm;
f.Ayırıcı Çapı:φ76 mm(3 inç),Maksimum Çap.:φ250 mm;
g.Sonlandırılmış bandın genişliği:10 ~ 40 mm;
h.Sonlandırılmış bant dairesi: 0.2-1.5 daire
i.Ayırıcının gerilimi ayarlanabilir.
j.Katot ve anot elektrotunun gerilimi: vac-sorb yolunu benimsemek.
k.Sargı hassasiyeti:ayırıcı ve Anot, Anot ve katot için hata daha az±0.5 mm;(elektrot uzunluğu 500 mm'den az).
Not: Elektrot hatası genişliği <±0.1mm;
Elektrot's“S”bükme hatası <±0,2 mm/500 mm;
Ayırıcı turriform hatası<±0,2 mm
ben.Ekipman kapasitesi:6 PPM;(Elektrot uzunluğu <800mm).
m.FTY>%98
