Ürün ayrıntıları:
|
| Ürün adı: | 4680 pil sarma makinesi | Üretim kapasitesi: | ≥15ppm |
|---|---|---|---|
| OEE: | ≥%75 | Ekipman arıza oranı: | ≤2% |
| Yeterlilik oranı: | ≥ %99,5 (resmi ekipman üretiminden sonra | Mekanizma1: | Elektrot otomatik açma mekanizması |
| Mekanizma2: | Elektrot çift eksenli makara değişimi için otomatik bant ekleme mekanizması | Mekanizma3: | Elektrot ve ayırıcının otomatik düzeltme mekanizması |
| Mekanizma4: | CCD | Mekanizma5: | Elektrot toz giderme ve demir giderme mekanizması |
| Garanti: | Bir yıl | ||
| Vurgulamak: | 18650 Silindir Pil Üretim Ekipmanları,4680 pil sarma makinesi,15ppm Pil Üretim Ekipmanları |
||

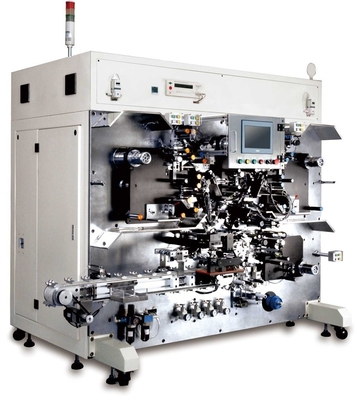

4680 Multi Tab Batarya Ekipmanları 4680 Batarya Üretim Hattı 4680 Batarya Otomatik Sarma Makinesi
Bu ekipman, esas olarak silindirik hücrelerin sarılması ve oluşturulması için kullanılan güç lityum pil hücreleri için otomatik bir lityum-iyon pil hücresi sarma makinesidir.Bu ekipman, üç silindirli üç istasyonlu bir iğne sarma yapısını benimser;
Ekipman konfigürasyonu
1. Ekipman boyutu: yaklaşık 5800 mm (uzunluk) × 1800 mm (genişlik) × 2450 mm (yükseklik);(fan hariç, yalnızca referans amaçlıdır, son ekipman boyutu gerçek tasarıma tabidir).
2. Atölye tavanının zemin yüzeyinden net yüksekliği: ≥ 2600mm (toplam ekipman yüksekliği ≤ 2550mm).
3. Ekipman ağırlığı: yaklaşık 12.3T (ekipman kurulum yeri zemin yatağı ≥ 1000KG/㎡).
4. Görünüm rengi: standart;veya müşteri tarafından sağlanan renk plakası (müşteri renk plakasına göre yapılır).
5. Çalışma gücü: AC380V±10﹪, güç 65KW, frekans 50Hz.
6. Sıkıştırılmış hava: 0.5~0.7 MPa, akış hızı yaklaşık 3000L/dak, kullanım oranı %90.
7. Vakum kaynağı: minimum -60Kpa.
8. Ortamı kullanma: sıcaklık 10~35 ℃, çiy noktası 20 ℃'nin altında, yanıcı ve aşındırıcı gaz yok, toz yok (temizlik 10K Sınıfından az değil).
Ekipman gürültüsü: ≤75db (ekipmanın dış duvarından 1m uzaklıkta ölçülmüştür)
Aşağıdaki gelen malzemelere uyum sağlayın
| malzeme | AsmakTaslaknÖ. | genişlik (mm) |
Tek parça uzunluğu (mm) |
kalınlık (μm) |
Kalınlık farkı (m) | Rulmançap (mm) | Maks. bobinin dış çapı (mm) |
ağırlık (KİLOGRAM) |
| katot elektrot | 2 | 60～150 | 1600～6000 | 60～280 | ≤3μm | Ф76,2±1 | Ф 800 | Maksimum 200 |
| anot elektrot | 2 | 60～150 | 1600～6000 | 60～280 | ≤3μm | Ф76,2±1 | Ф 800 | Maksimum 200 |
| Ayırıcı | 2 | 60～150 | 1600～6100 | 8～25 | - | Ф76,2±1 | Ф 600 | Maksimum 80 |
| Tmaymun 1 | 2 | 10～30 | 60～120 | 15-40 | - | Ф76,2±1 | Ф 200 | - |
