Ürün ayrıntıları:
|
| Ürün adı: | otomatik dilme makinesi | İşlev: | elektrot dilme |
|---|---|---|---|
| hücre tipi: | 18650 21700 26650 32650 ve benzeri | Ekipman Türü: | Tam otomatik |
| Yeterlik: | Yüksek verim | Başvuru: | Lityum iyon piller |
| Gerilim: | 380V | Teslimat süresi: | 3 AY |
| Malzeme: | pil elektrodu | ||
| Vurgulamak: | 18650 Pilli Otomatik Dilme Makinası,21700 Pilli Elektrod Dilme Makinası,750mm Otomatik Dilme Makinası |
||

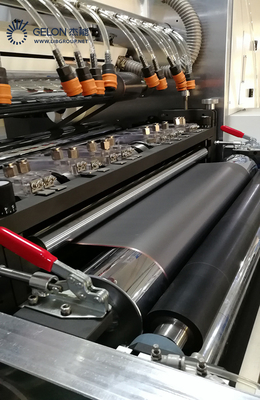

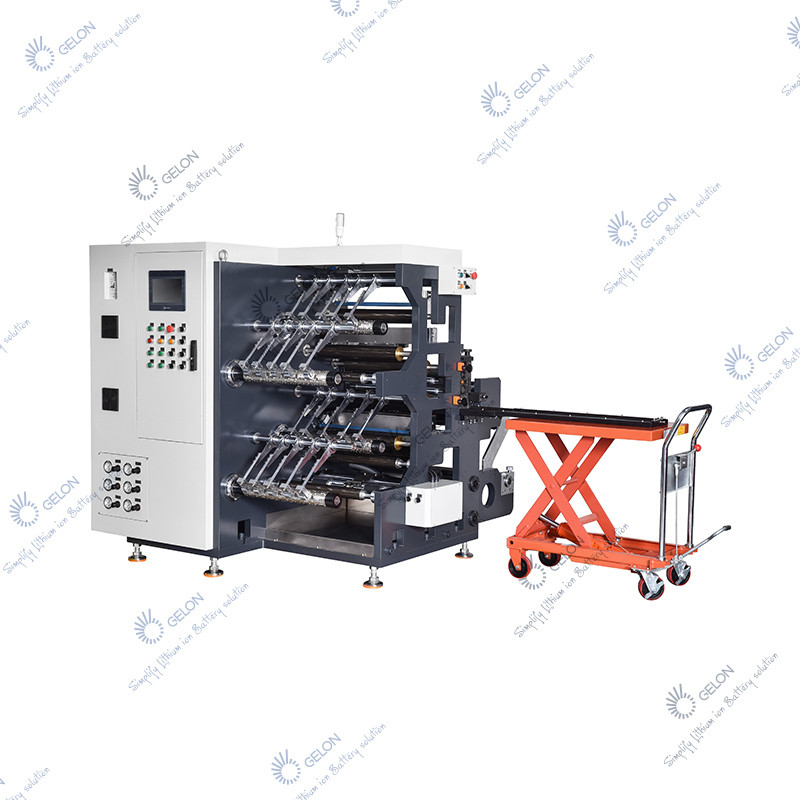

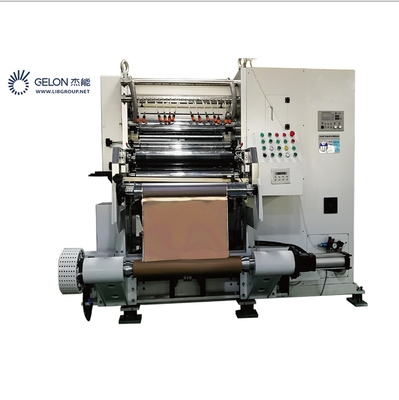

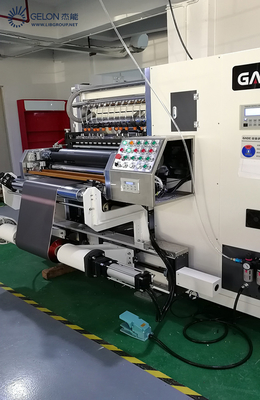

18650 21700 Pil Elektrot Dilme için 750mm Genişlik Rulodan Ruloya Otomatik Dilme Makinesi
1.1 İlkenin tanıtımı
Haddelenmiş katot/anot elektrotu, rulo mekanizmasına yüklenir ve güç çekişi yoluyla, elektrot, dilme için proses özelliklerine göre düzenlenen kesici sete gönderilir ve üst ve alt geri sarma cihazı, yarık elektrotu içine toplar. rulo ve kenar malzemeleri, kenar malzeme cihazı tarafından toplanır.Proses aralığında elektrotun, çapağın, düzlüğün ve diğer proses göstergelerinin kararlı bir şekilde kesilmesini sağlamak için ekipmana sapma düzeltme sistemi, gerilim tahrik sistemi, toz emme sistemi (bıçak emme tozu dahil) ve diğer yardımcı hassas işlemler yardımcı olur.
1.2 Proses akışı
Taşıyıcı Malzemeyi çözme makaralarına yükleme→èalınan platform→èÇekiş silindiri→èKesme bıçağı setiè→Silindir seti →èAyrı yukarı ve aşağı kayan diferansiyel geri sarma ekseni→èKenar malzemesi geri sarma→èGerekli elektrot gerilimini ayarlayın→èElektrot hizalama sistemini otomatik olarak değiştirme →èBaşlatmak için sisteme basın →èEkipman otomatik olarak dilimlenir ve rulolar halinde toplanır.
| Numara. | Öğe | teknikherkesparametre | Açıklama |
|
1 |
Malzeme için uygun |
Preslenmiş LFP, LCO, LMO, NMC, LTO, Karbon, Grafit ile elektrot | |
|
2 |
Çalışan folyo parametresi |
Alüminyum folyo(AL):kalınlık:9～30um;Genişlik: 50～500mm Rulo çapı: Max.400mm |
|
|
Bakır folyo (Cu):kalınlık: 5～30um Genişlik: 50～500mm； Rulo çapı: Max.400mm； |
|||
| 3 | silindir genişliği | 550 mm | |
| 4 | dilme genişliği | 30~500mm | |
| 5 | Mekanik çalışma hızı | 50m/dak | |
| 5 | dilme hızı | 1-40m/dak | Dilme etkisine bağlı olarak |
| 7 | elektrot kalınlığı aralığı | 50-300μm | |
|
8 |
dilme yöntemi |
1, Kombine dilim bıçağı dilme; 2, Nishimura tipi bıçak seti yapısı. 3, Dilme özellikleri, 18650/21700(7 şerit, 7 bıçak / takım, Katot ve Anot dilme bıçakları dahil) |
|
| 9 | Geri sarma yöntemi | İki eksen kayma farkı eksen dislokasyonu geri sarma |
Ayrıca diğer tam otomatik üretim hattını da sağlıyoruz.
