Ürün ayrıntıları:
|
| vakum derecesi: | -0.098Mpa | Yapı: | Tek kollu tip |
|---|---|---|---|
| Dönme Hızı dev/dak: | 0~51 dev/dak | Yavaş Şaft: | Twist tip Karıştırıcılı 2 mil |
| hızlı şaft: | İki set Φ50 dispersiyon diskli çift hızlı şaft | Ağırlık kaldırmak: | 210mm |
| Elektrik gücü: | AC：3faz*380V、50Hz； | Boyut: | L1350*G800*Y1550(mm) |
| Ağırlık: | Yaklaşık 570kg | Kaldırma modu: | Liner kılavuz raylı gemi motorlu kaldırma |

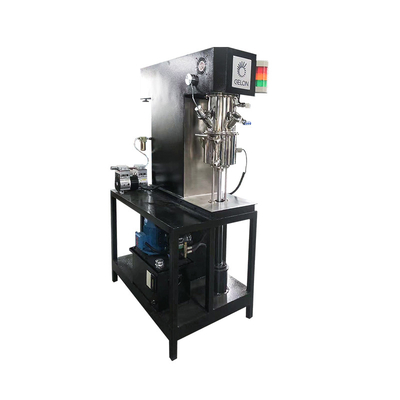

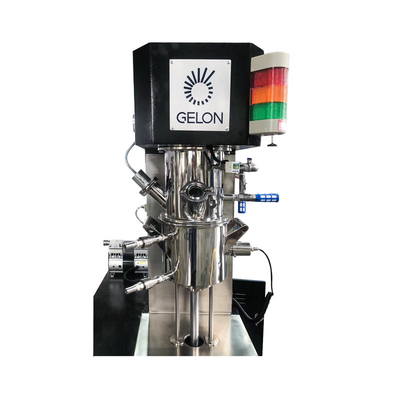

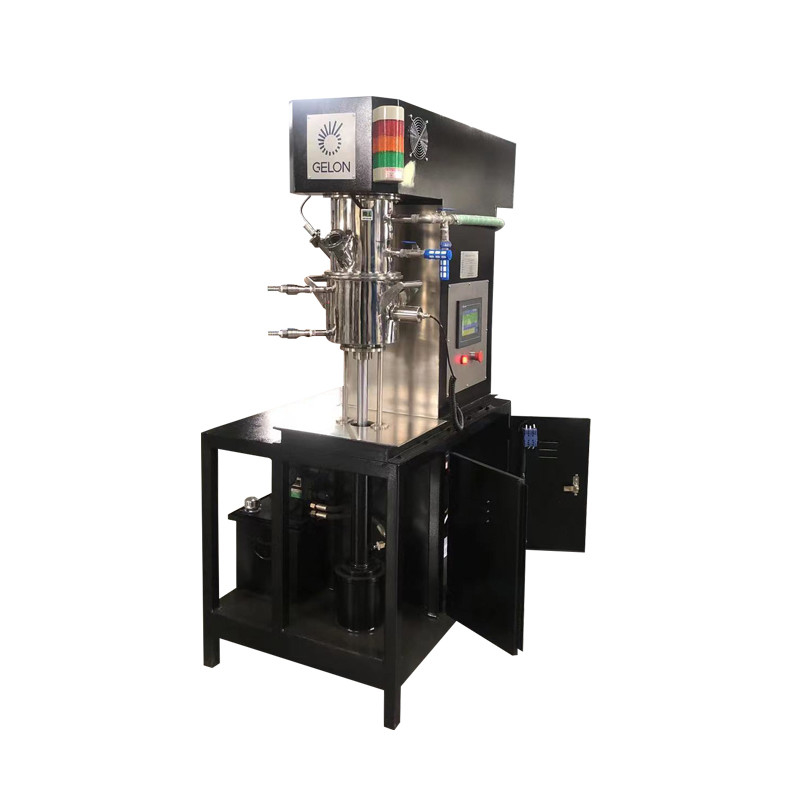

GN-PM-5L ÇİFT PLANET MİKSER
1.Özet:
Çift gezegen dağıtıcı güç karıştırıcımız, yeni, yüksek verimli bir makine yaratmak için geleneksel çift gezegen karıştırıcı ve yüksek hızlı dağıtma karıştırıcı teorilerini birleştirmiştir, şu anda yeni enerji alanlarında yaygın olarak kullanılmaktadır.
Lityum-iyon güç hücrelerinin ve elektronik kapasitesinin karakterine göre, geleneksel planet mikserlere ve dağıtma gücü mikserlerine dayanan, yüksek dönüş hızları ve daha büyük Lityum gücü pozitif ve negatif elektrot bulamacı yapmak için kuru toz işlemine uygulanan yeni güçlendirilmiş makineler geliştirdik. tork.Tasarım sırasında şirketimiz, karıştırıcıların dönme hızı, karıştırma gücü, doğrusal dağılım hızı, makul döner karıştırıcı şekli ile azaltılan yüksek viskoziteli bulamaç direnci ve daha verimli ve daha verimli bir karışım oluşturmak için türbülans yoğunluğunun tekne içindeki dağılımı gibi faktörleri tam olarak dikkate aldı. daha kararlı çift planet güçlü karıştırıcı ve güçlendirilmiş döner karıştırıcılar, yüksek viskoziteli akü bulamacıyla başa çıkabilir.Güç mikseri için karıştırıcı karakterleri şu şekildedir: - bükümlü karıştırıcının dönüşü ve dönüşü saat yönündedir - bu arada yüksek hızlı dağıtma için dönüş saat yönünün tersinedir, hızı malzemeleri kesme, yoğurma ve dağıtma altında karmaşık bir şekilde hareket ettirmek için ayarlanabilir, tüm ölüleri etkili bir şekilde ortadan kaldırır karıştırma sırasında nokta ve tırmanma olayları.Güvenilir sızdırmazlık performansı sağlamak için yumuşak ve sessiz sızdırmazlıkla birleştirilmiş üç takım mekanik salmastra.Malzeme sıcaklık kontrolünde, benzersiz termoskop teknolojisi-gezegen çerçevesi ve devrim için termoskop çubuğu ile birlikte kullanılır.Pt100 sıcaklık ölçüm sensörleri malzeme ile doğrudan temas halindedir, sıcaklık ölçümünün doğruluğunu büyük ölçüde artırır, yanıt çok daha hızlıdır, hata yalnızca ±0,2°C'ye düşürülür.
Makine taban, kiriş, dik kolon, sızdırmazlık kapağı, kap, iletim sistemi ve elektronik kontrol sisteminden oluşur.
2. Ana Teknik Yapılandırma
| HAYIR. | İsim | Model ve Spesifikasyon | Anavatan |
| 1 | Yavaşlatıcı | BLD11-23-1.5kW-4P | Jianglang |
| 2 | Motor | Düşük hız 1.5Kw-4P,1 birim；Yüksek hız 1.5Kw-2P,1 birim | WANNAN |
| 3 | Alüminyum alaşımlı metal turbo dişli kutusu | NMRV040-F1-15(4P-0.25KW)(motorlu) | LITIAN |
| 4 | Frekans İnvertörü | 1.5Kw×1 birim；1.5Kw×1 birim | Danfoss-DANİMARKA |
| 5 | termokupl | Pt100(yüksek hassasiyetli sıcaklık ölçümü) | HTC |
| 6 | Rulman | Çizim başına | ibne |
| 7 | İskelet Yağ Keçesi | Flor kauçuk İskelet yağ keçesi | NOK |
| 8 | Elektrik bileşeni | Düşük voltajlı elektrik bileşenleri | Siemens |
| 9 | Kapak | Çizim başına | Ennis |
| 10 | Mekanik mühür | İki set mekanik sızdırmazlık | Japonya |
| 11 | Vites |
Dişli yüzeyi için sertleştirme işlemi, hassas zemin sarmal dişli şanzıman ile bitirmek |
Sanlong |
| 12 | Yağlama Gresi | Yüksek hızlı rulman özel gresi 400 derece | “En İyi” Marka |
3.Ana Teknik Parametre
| 1 | Vakum Derecesi | -0,098MPa |
| 2 | Yapı | Tek kollu tip |
| 3 | Dönme Hızı dev/dak |
Devir:0~51d/dak,Dönme:0~102d/dak(Frekans dönüştürme 0~50Hz)； Yüksek hız:0～8800r/dak(Frekans dönüştürme 0～70Hz)； |
| 4 | Yavaş Şaft | Büküm tipi Karıştırıcılı 2 şaft; |
| 5 | hızlı şaft | İki set Φ50 dispersiyon diskli çift hızlı şaft |
| 6 | Kaldırma modu | Liner kılavuz raylı tekne motorlu kaldırma |
| 7 | Ağırlık kaldırmak | 210mm |
| 8 | geminin yeri | Merkez konumundan emin olmak için dışbükey kenar yapısına sahip fikstür için önde ve arkada dört adet eğri şekli konum plakası vardır. |
| 9 | Gürültü | Ekipmanın 1M dışında ölçülmüştür, gürültü ≤80dB |
| 10 | Sıcaklık Ölçüm Modu | Sıcaklık test kafası malzemeye dokunur, teknenin tabanından 1/3 uzakta, dönme hareketi, iç set elektrik transfer cihazı |
| 11 | Elektrik gücü | AC:3faz*380V,50Hz; |
| 12 | Boyut | L1350W800H1550(mm); |
| 13 | Ağırlık | yaklaşık 570kg |
4.Gemi
Otomatik parlatıcı ile iç ve dış yüzey parlak bir şekilde parlatılacaktır.
gemi işlendi.Kazan gövdesi ve tabanı su soğutma daire kanalları ile donatılmıştır.Damar gövdesi kılavuz plakası, daha sonra ceket duvarıyla sorunsuz bir şekilde eşleşir.
torna işleme.Damar tabanı ceket ve kılavuz sıvı çıtalarına sahiptir.Hızlı bağlantı 2 takım ile su soğutma girişi ve çıkışı DN25, çıkış DN50 küresel vana 1 takım, 1 takım ile namlu gövdesi, kilit kolu 2 takım.
A,gemi yapısı
| 1 | Boyut (iç yüksekliğe göre iç çap) | Φ250×160mm |
| 2 | Tasarım Kapasitesi(L) | 7.85L |
| 3 | Tasarım basıncı (MPa) | kap içi -0.098Mpa, Ceket 0.4Mpa； |
| 4 | Tasarım Sıcaklığı(°C) | -10～200； |
| 5 | Ana Malzeme | 304 paslanmaz çelik; |
| 6 | Kabuğun kalınlığı (mm) | İç kabukδ4mm (işlemeden sonra gerçek ölçüm kalınlığı), Kılıfδ3mm； |
| 7 | Sıcaklık ayarlama Modu | Su soğutma ceketi, giriş ve çıkış nozulu boyutu: DN15; |
| 8 | deşarj modu | DN20 Küresel vana |
| 9 | Hareketli mod | elle taşınır |
| 10 | adet | 1 parça |
B, gemi yukarı ve aşağı
| 1 | Gemi kaldırma gücü:0.25w |
| 2 | Kaldırma kılavuzu, astar kılavuz rayıdır: 2 adet, 20x400, çift sürgülü. |
C, Gemi gövdesi pozisyonu sabitlendi
| 1 | Gemi kaldırma braketi, yerine yerleştirildikten sonra sabitlenen dört konum fikstürüne sahiptir. |
5. Gemi nozulu
| s/n | kullanım | Özel | adet | NOTLAR |
| 1 | Toz doldurma nozulu | DN60 | 1 | DN60 doldurma portu |
| 2 | Görüş gözlüğü | DN50 | 2 | LED gözetleme camı |
| 3 | Vakum | DN10 | 1 | Hızlı açık tip |
| 4 | Havalandırma | DN10 | 1 | Hızlı açık tip |
| 5 | vakum ölçer | M14×1.5 | 1 | vakum ölçer |
6. Ana malzeme
| s/n | İsim | Malzeme | s/n | İsim | Malzeme | |
| 1 | Üst namlu | 304 | 4 | Karıştırma mili, dağıtma mili | 321 | |
| 2 | Aşağı varil | 304 | 5 | Karıştırma bıçağı, dağıtma bıçağı | 316 | |
| 3 | Ceket | 304 | 6 | çerçeve, bodrum | Q235 |
7. Karıştırma mili ve bıçağı
| 1 | Bükümlü çerçeve karıştırıcı: 2 set, dönme hızı: 0-102rpm, karıştırıcı, bir bütünü şekillendirmek için dövülecek, dört şaft bağlanacak, Ra0.025'i aynalamak için parlatıldıktan sonra CNC; |
| 2 | Dispersiyon mili: 2 takım, dönme hızı: 0-8800rpm, rulman Almanca: FAG, yapboz contasını benimseme, her mil üzerinde 2 adet Φ50 disk, doğrusal hız: 0-23m/s; |
| 3 | şaft ve karıştırıcı: yüzey parlatılır, diskler G6.3 olarak dengeli bir şekilde ayarlanır. Karıştırıcı ile namlu tabanı arasındaki mesafe 2-3 mm, karıştırıcı ile kabın duvarı arasındaki mesafe 2-3 mm, iki karıştırıcı arasındaki mesafe 2-3 mm'dir; |
| 4 | salmastra:mekanik salmastra yapısı |
| 5 | Planet kabin: sarmal dişli şanzımanı benimseyen senkron kayış, ABD marka Gates'ten yapılmıştır. |
|
Açıklama: 1, özel emniyet kilidi yağ silindiri ayarlayın, vakumu korumak için geminin düşmesini önleyin; 2, tüm bodrum katını demonte olarak ayarlayın, onarımı kolay ve senkron kayışı değiştirin |
|
8.Vakum sistemi (otomatik olarak)
| 1 | gösterge ölçer, küresel vana; |
| 2 | mil mekanik salmastra: alaşımlı metal |
| 3 | Yukarı ve aşağı kap EPDM contadır, statik konum O şekli EPDM contadır, vakum derecesi -0.098MPa'ya ulaşabilir (vakum pompası olmadan); |
9. Elektrik bileşenleri
| S/N |

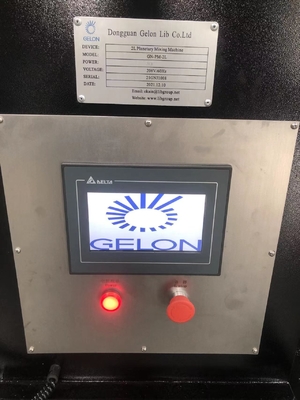

Elektrik dolabı 1 adet: l Bir set yüksek hızlı dağıtma çalıştırma kontrolü (başlatma/durdurma, hızlanma/yavaşlama dahil); l Bir dizi dağıtma hızı test sistemi, bir hız ölçer; l Bir set ofrevolution karıştırma kontrol sistemi (başlat/durdur, hızlandır/yavaşlat dahil); l Bir dizi devir hızı test sistemi, bir hız ölçer; l Bir dizi sıcaklık test sistemi; l Çalışma süresi hesaplayıcısı, süre için geçerli/geçersiz düğme, her biri için 1 adet l Bir set vakum pompası kontrol düğmesi (başlat/durdur dahil); l Bir dizi spot ışık düğmesi (başlat/durdur dahil) l Acil durum düğmesi, 1 adet; güç gösterge ışığı, 1 adet, arıza 1 adet |
| açıklama |
1, Çalışan elektrik voltajı 380V/50Hz/3 faz, kontrol elektrik voltajı 24VDC; 2, Konektör, hava anahtarı, kesici vb. Seimens'tir; 3, Orta röle: Japonya IDEC; 4, Düşük hızlı motor, yüksek hızlı motor VFD başlangıcıdır; 5, motor, indüktör, solenoid valf, limit anahtarı koruma sınıfı gibi tüm cihaz bileşenleri IP54'ten az değildir |
10. Güvenlik kilitleme sistemi
| 1 | Herhangi bir işlem yapılamayan acil durum düğmesine basıldığında makine durur |
| 2 | Damar yükseldikten sonra dağıtma şaftı döner |
| 3 | Dispersiyon şaftı gemi indikten sonra durur |
| 4 | Elektrik akımı kapsamı aştığında durur |
| 5 | Mikser, elektrik dolabı ve kumanda panosu topraklamalı olmalıdır. |
11.Yedek parça
| s/n | İsim | Özel | Malzeme | adet | açıklama |
| 1 | gemi mührü | T şekli contası L=650 | EPDM | 1 |
