Ürün ayrıntıları:
|
| Standart Kesme kalıbı: | anot elektrot 56*43mm / Anot elektrot 58*45mm | Kesme Boyutu: | Maks.U 120*G 80mm |
|---|---|---|---|
| kesme basıncı: | Max.1T (1MPa sıkıştırılmış gaz) | Kesme vuruşu: | 12 mm |
| Kesme kalıp ömrü: | on bin kez | Kesme çapağı: | Dikey çapak ≤12μm Yatay çapak ≤20μm |
| kesme kalınlığı: | Maks.0.5mm | Kesme hassasiyeti: | ±0.1mm |
PnömatikKesici
giriiş

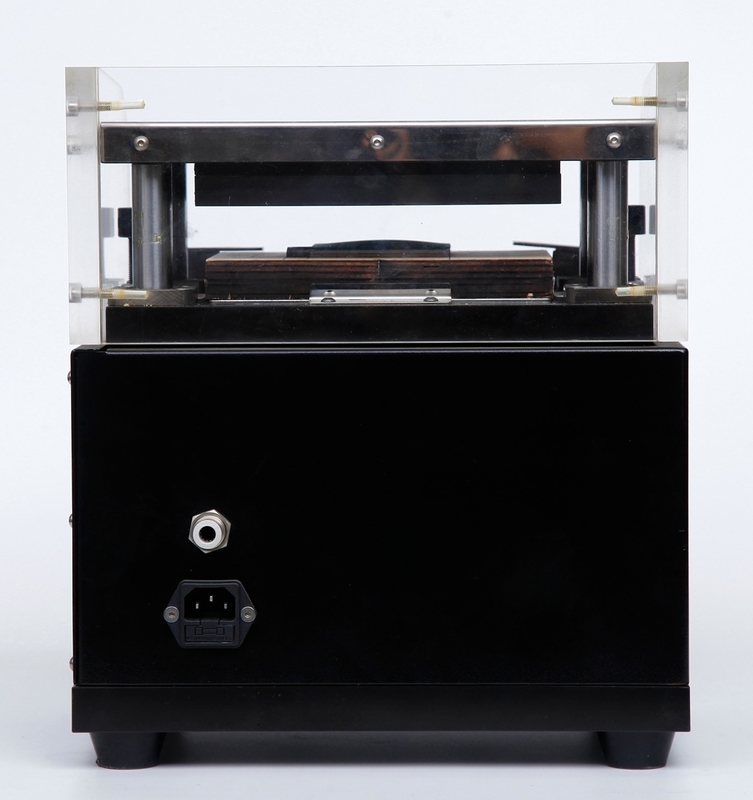

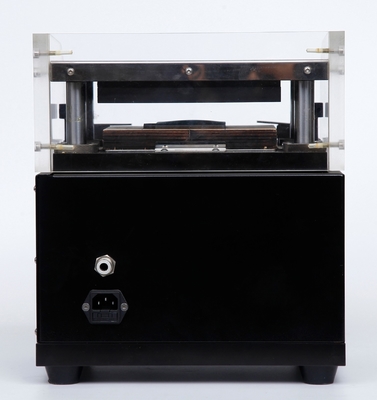

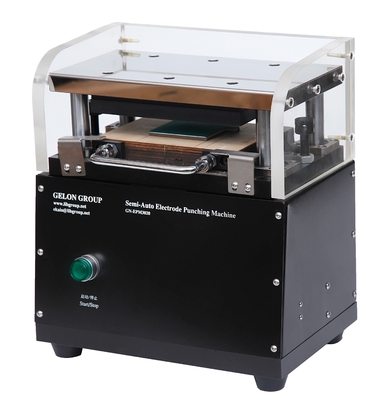

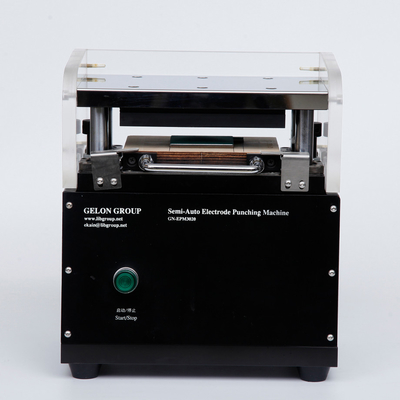

1. Yarı otomatik kalıp kesme makinesi, lityum iyon istifleme pillerinin katot ve anot elektrot kalıp kesiminde kullanılan bir cihazdır. Ekipman, tek elektrot için kesim yapmak için pnömatik yolu kullanır.Torpido gözüne yerleştirilebilir ve farklı pil boyutlarının şekillendirilmesini ve kesilmesini sağlamak için müşteri gereksinimlerine göre çeşitli bıçak kalıbı şekilleri sağlayabiliriz.
Plaka elektrot besleme, kalıp kesme elde etmek için bıçak şablonu ve torpido gözünde kullanılabilir;
Özellik
1. Silindir tahriki ve kesme basıncı ve hızı ayarlanabilir.
2. Kalıp kesme ürünleri küçük çapak, toz, girinti ve diğer kötü görünüme sahiptir;

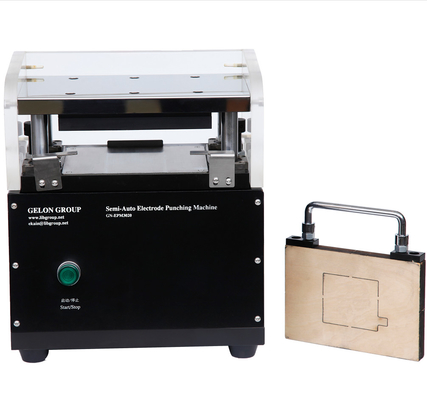

3. Kesme kalıbı, güvenli çalışmayı sağlamak için çekmece tipi bir tasarımdan yapılmıştır.
4. Kesme kalıbının değiştirilmesi kolay, rahat ve hızlıdır.
5. Standart bir katot ve anot bıçak kalıbı seti, müşteri gereksinimlerine göre de yapılabilir;
Süreç Etkisi
parametreler
| İsim | Parametre | Notlar |
| Standart Kesme kalıbı | Katot elektrot 56*43mm / Anot elektrot 58*45mm | Müşteri isteğine göre özelleştirilebilir |
| kesme boyutu | Maks.U 120*G 80mm | Pil sekmesini içerir |
| kesme basıncı | Max.1T (1MPa sıkıştırılmış gaz) | Önerilen ayar basıncı, 500Kg(0.5MPa) |
| Kesme vuruşu | 12 mm | Kesme kalıbı ve kesme plakası arasındaki mesafe |
| Kesme kalıp ömrü | on bin kez | |
| Kesme çapağı |
Dikey çapak ≤12μm Yatay çapak ≤20μm |
|
| kesme kalınlığı | Maks.0.5mm | Folyo alüminyum / bakırdan yapılmıştır |
| Kesme hassasiyeti | ±0.1mm | |
| Hava besleme | 0.5~0.8MPa Argon, nitrojen gaz silindirleri veya 0.7MPa sıkıştırılmış hava | Torpido gözündeki basınçlı hava tavsiye edilmez |
| Güç | 100W | |
| Ekipman, boyutlar | L300mm*G250mm*Y 340mm | |
| ambalaj boyutu | L400*W340*H450mm hakkında | |
| Net ağırlık | Yaklaşık 34Kg | |
| Brüt ağırlık | Yaklaşık 43kg | |
| kullanılacak site | Eldiven kutusunda kullanılabilir.Lütfen torpido gözünün, ekipmanın genel boyutuna uygun olup olmadığını kontrol edin. | |
| Garanti süresi | Bir yıl garanti, ömür boyu bakım |
